Simboluri și Favorite

Panoul Simboluri

Panoul Simboluri

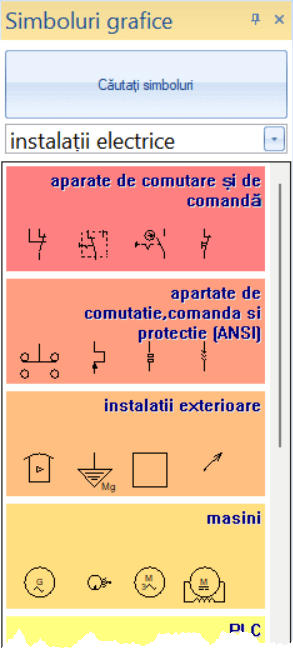

Panoul "Simboluri" este utilizat pentru inserarea simbolurilor în schemă. Panoul Simboluri conține:

  1. un buton pentru căutare rapidă a simbolurilor după nume
  2. o listă de grupuri principale de simboluri
  3. o listă de subgrupuri ale grupului principal de simboluri

Cum să inserați un simbol:

  • După ce ați făcut clic pe un subgrup de simboluri, se va afișa paleta de simboluri pentru acel subgrup.
  • În partea de sus a acestei palete, există un cursor care vă permite să modificați dimensiunea previzualizărilor simbolurilor.
  • Faceți clic pe simbolul dorit. Paleta de simboluri va dispărea, permițându-vă să plasați cu precizie simbolul în desen.
  • Dacă apăsați butonul drept al mouse-ului, simbolul se va roti cu 90°.
  • Încheiați inserarea simbolului cu tasta Esc.
Paleta de Simboluri
Paleta de Simboluri

Panoul Favorite

Panoul Favorite este utilizat pentru inserarea simbolurilor de circuite utilizate frecvent în scheme.

Panoul Favorite

Cum să adăugați un simbol la panoul Favorite:

În paleta de simboluri grafice sau în fereastra de dialog "Căutare simboluri", faceți clic pe un simbol și selectați elementul de meniu Adăugare la Favorite.

Cum să eliminați un simbol din panoul Favorite:

Faceți clic pe simbol și apăsați tasta Delete de pe tastatură.
